【產品用途】
D72F、D372F、D672F、D972F型PN10~PN100的雙偏心對夾蝶閥也叫作高性能對夾蝶閥，主要適用于水廠、電廠、鋼廠冶煉、化工、水源泉工程、環境設施建設等系統排水用,尤其適用于水道管路上,作為調節和截流設備使用。雙偏心結構是在設計時將閥軸偏離密封面中心線，形成第一個偏心；軸稍稍偏離管路中心線，形成第二個偏心；偏心的目的：使碟板開至大約20°之后，閥座與密封圈之間脫離，從而減少摩擦。

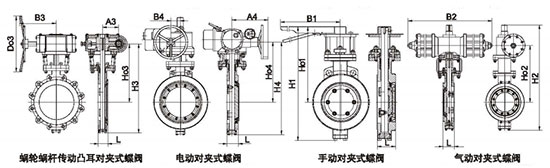

【結構示意圖】
【閥門型號】
常見的雙偏心對夾蝶閥型號有：d372f-10、d372f-16、d372f-25、d372f-40、d372f-64、d372f-100、d672f-10、d672f-16、d672f-25、d672f-40、d672f-64、d672f-100、d972f-10、d972f-16、d972f-25、d972f-40、d972f-64、d972f-100等。
【產品特點】
1、設計合理，結構緊湊，對夾連接，重量輕，裝拆容易，便于維修。
2、采用偏心結構，減少密封圈的摩擦，延長閥門使用壽命。
3、全密封,泄漏為零。可以用于超高真空工況。
4、更換閥板密封圈、蝶板，轉軸等材質，可適用多種介質和不同溫度。
【執行標準】
設計規范： GB/T 12238 API609
結構長度： GB/T 12221 API609 ASME B16.10
法蘭連接： GB/T 9113 API609 ASME B16.5 ISO5752
試驗與檢驗：GB/T 13927 API598
【性能參數】
| 工作壓力(MPa) | 0.6~10.0 (PN6-PN100) |
| 適用溫度(℃) | ≤200℃ |
| 適用介質 | 水、油、氣、醋酸類、硝酸類等其他介質 |
| 材料 | 閥體 | WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel |
| 蝶板 | WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel |
| 閥桿 | 2Cr13 F304 F316 鉻鉬鋼 低溫鋼 鎳合金 Monel |
| 密封面 | SS+柔性石墨 不銹鋼司太立合金 碳化鎢 鎳合金 Monel |
| 填料 | 柔性石墨 PTFE |

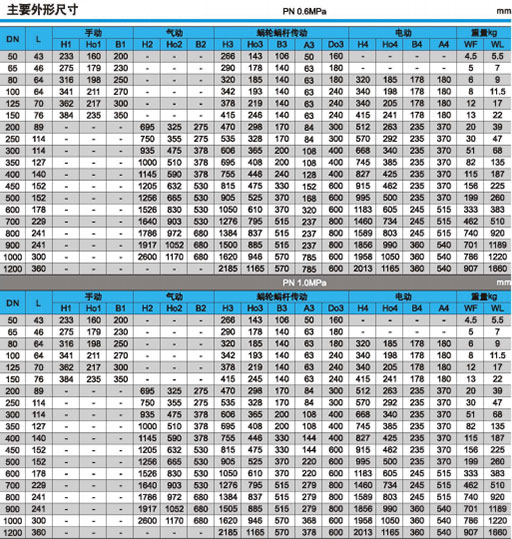

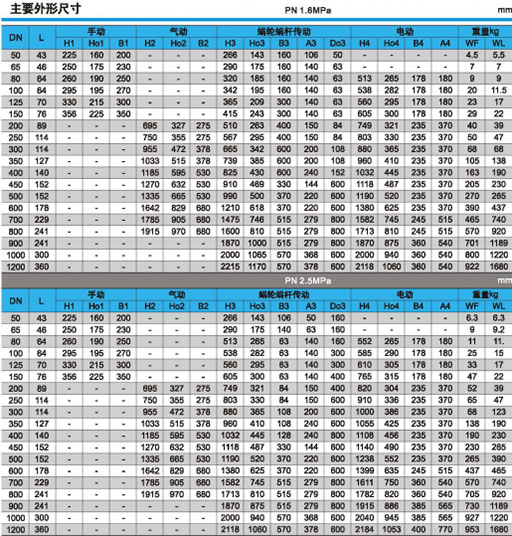

【外形尺寸】
聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、液動蝶閥價格等詳情，請聯系我們，電話：021-59170722!
