D341H、D341W通風蝶閥

【閥門用途】

D341H、D341W 型 PN0.5~PN1通風蝶閥在冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。

【閥門特點】

1、通風蝶閥采用中線式碟板與短結構鋼板焊接的結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。
2、通風蝶閥內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。

【結構示意圖】

【性能參數】

法蘭連接標準：GB/T9115
公稱壓力：0.1MPa
適用溫度：≤300攝氏度
適用介質：空氣、煙氣
泄漏率：≤1%
閥門主體材料：碳鋼、合金鋼
通風蝶閥電動裝置為一、二級兩級傳動，并可手動操作，可實現現場操作和遠距離集中控制的要求。

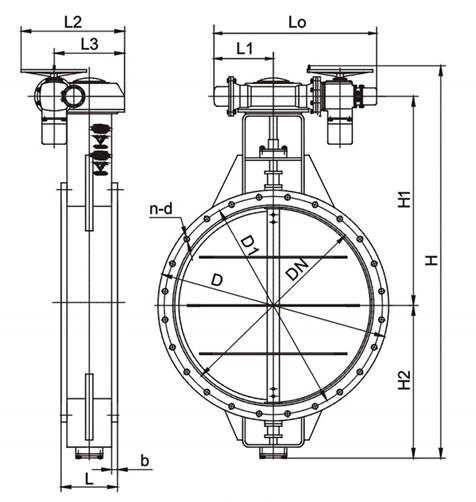

【外形和連接尺寸】

DN L D D1 b n-d H H1 H2 Lo L1 L2 L3
200 140 320 280 16 8-17.5 917 530 225 300 140 363 223
250 140 375 335 16 12-17.5 967 550 250 300 140 363 223
300 170 440 395 16 12-22 1027 610 280 300 140 363 223
350 170 490 445 16 12-22 1166 635 320 355 160 460 300
400 190 540 495 16 16-22 1216 670 345 355 160 460 300
450 190 595 550 16 16-22 1276 685 375 355 160 460 300
500 190 645 600 20 20-22 1316 700 395 355 160 460 300
600 210 755 705 20 20-26 1432 752 466 795 160 684 215
700 210 860 810 20 24-26 1532 802 516 795 160 684 215
800 210 975 920 20 24-30 1656 852 580 795 160 684 215
900 250 1075 1020 20 24-30 1756 902 630 795 160 684 215
1000 250 1175 1120 20 28-30 1878 962 695 880 195 738 290
1200 250 1375 1320 20 32-30 2070 1035 795 865 195 738 290
1400 300 1575 1520 20 36-30 2350 1195 915 890 250 701 330
1600 300 1790 1730 24 40-30 2550 1295 1015 890 250 701 330
1800 300 1900 1930 24 44-30 2750 1395 1115 890 250 701 330
2000 300 2190 2130 24 48-30 2950 1495 1215 890 250 701 330
2200 350 2405 2340 24 52-33 3750 1883 1642 1060 303 840 360
2400 350 2605 2540 24 56-33 3950 1983 1742 1060 303 840 360
2600 350 2805 2740 28 60-36 4150 2083 1842 1060 303 840 360
2800 400 3030 2960 28 64-36 4490 2290 1980 1245 385 860 360
3000 400 3230 3160 28 68-36 4690 2390 2080 1245 385 860 360
3200 450 3430 3360 32 72-36 4990 2490 2135 1430 468 870 390
3400 500 3630 3560 32 76-36 5190 2590 2235 1430 468 870 390
3600 550 3840 3770 32 80-36 5390 2690 2335 1430 468 870 390
3800 600 4045 3970 34 80-39 5605 2800 2440 1650 468 1080 450
4000 600 4245 4170 34 84-39 5805 2900 2540 1650 468 1080 450
4200 600 4460 4380 38 88-39 6030 3000 2640 1650 468 1080 450
4500 700 4800 4700 40 96-39 6390 3200 2800 1840 510 1245 510
4600 700 4900 4800 44 100-39 6780 3350 2940 1840 510 1245 510
4800 800 5150 5040 44 104-39 7080 3450 3040 1840 510 1908 510
4850 1200 5305 5200 48 108-39 7760 3600 3120 1900 510 1908 560
5350 1600 5800 5690 50 116-39 7875 3765 3730 1908 560 1908 780

注釋：以上外形尺寸為電動通風蝶閥相關外形尺寸，若欲知其它類型通風蝶閥(比如氣動通風蝶閥、輕型風道蝶閥、自動調節蝶閥、落地傳動通風蝶閥)相關尺寸，可直接聯系廠家！

聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、通風蝶閥價格等詳情，請聯系我們，電話：021-59170722!
