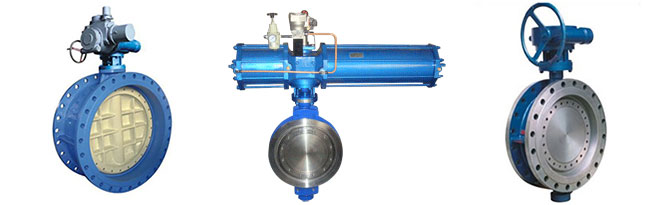

【產品用途】
D43H、D343H、D643H、D943H型PN10~PN100三偏心法蘭硬密封電動蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤400℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

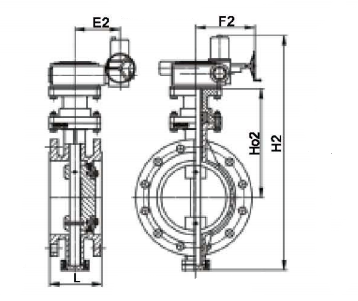

【結構示意圖】
【產品特點】
1、金屬硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位(旋轉90°或180°)安裝，便于用戶使用。
【閥門型號】
常見的三偏心法蘭硬密封電動蝶閥型號有d943h-6、d943h-10、d943h-16、d943h-25、d943h-40、d943h-64、d943h-100、d943y-6、d943y-10、d943y-16、d943y-25、d943y-40、d943y-64、d943y-100等。
【執行標準】
設計規范： GB/T 12238 API609
結構長度： GB/T 12221 API609 ASME B16.34
法蘭連接： GB/T 9113 API609 ASME B16.10 ISO5752
試驗與檢驗：GB/T 13927 API598
【性能參數】
| 工作壓力(MPa) | 0.6~10.0 (PN6-PN100) |
| 口徑 | DN50-DN4000 |
| 適用溫度(℃) | ≤400℃ |
| 適用介質 | 水、油、氣、醋酸類、硝酸類等其他介質 |
| 材料 | 閥體 | WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel |
| 蝶板 | WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel |
| 閥桿 | 2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel |
| 密封面 | SS+柔性石墨 不銹鋼司太立合金 碳化鎢 鎳合金 Monel |
| 填料 | 柔性石墨 PTFE |
【外形尺寸】
| PN | DN | L | H2 | Ho2 | E2 | F2 |
| 0.6MPa | 50 | 108 | 316 | 195 | 156 | 126 |
| 65 | 112 | 336 | 205 | 156 | 126 |
| 80 | 114 | 353 | 215 | 156 | 126 |
| 100 | 127 | 380 | 220 | 168 | 126 |
| 125 | 140 | 413 | 235 | 168 | 126 |
| 150 | 140 | 466 | 275 | 250 | 126 |
| 200 | 152 | 554 | 310 | 250 | 175 |
| 250 | 165 | 630 | 365 | 250 | 175 |
| 300 | 178 | 693 | 400 | 290 | 268 |
| 350 | 190 | 771 | 460 | 290 | 268 |
| 400 | 216 | 837 | 490 | 290 | 268 |
| 450 | 222 | 892 | 520 | 290 | 268 |
| 500 | 229 | 973 | 590 | 290 | 268 |
| 600 | 267 | 1098 | 650 | 410 | 460 |
| 700 | 292 | 1252 | 750 | 410 | 460 |
| 800 | 318 | 1376 | 810 | 305 | 610 |
| 900 | 330 | 1417 | 905 | 305 | 610 |
| 1000 | 410 | 1575 | 960 | 385 | 650 |
| 1200 | 470 | 1734 | 1150 | 385 | 650 |
| 1400 | 530 | 1908 | 1220 | 535 | 745 |
| 1600 | 600 | 2121 | 1410 | 535 | 745 |
| 1800 | 670 | 2512 | 1515 | 660 | 820 |
| 2000 | 950 | 2857 | 1710 | 660 | 820 |
| 2200 | 1000 | 3124 | 1820 | 825 | 920 |
| 2400 | 1110 | 3375 | 1925 | 825 | 920 |
| 2600 | 1190 | 3830 | 2100 | 825 | 920 |
| 2800 | 1270 | 4100 | 2235 | 825 | 920 |
| 3000 | 1350 | 4410 | 2370 | 825 | 920 |
| 1.0MPa | 50 | 108 | 316 | 218 | 156 | 126 |
| 65 | 112 | 336 | 228 | 156 | 126 |
| 80 | 114 | 353 | 238 | 156 | 126 |
| 100 | 127 | 380 | 255 | 168 | 126 |
| 125 | 140 | 413 | 270 | 168 | 126 |
| 150 | 140 | 466 | 305 | 250 | 126 |
| 200 | 152 | 554 | 362 | 250 | 175 |
| 250 | 165 | 630 | 410 | 250 | 175 |
| 300 | 178 | 693 | 444 | 290 | 268 |
| 350 | 190 | 771 | 492 | 290 | 268 |
| 400 | 216 | 837 | 522 | 290 | 268 |
| 450 | 222 | 892 | 552 | 290 | 268 |
| 500 | 229 | 973 | 606 | 290 | 268 |
| 600 | 267 | 1098 | 666 | 410 | 460 |
| 700 | 292 | 1252 | 762 | 410 | 460 |
| 800 | 318 | 1575 | 1020 | 305 | 610 |
| 900 | 330 | 1734 | 1075 | 305 | 610 |
| 1000 | 410 | 1908 | 1235 | 385 | 650 |
| 1200 | 470 | 2121 | 1355 | 385 | 650 |
| 1400 | 530 | 2512 | 1600 | 535 | 745 |
| 1600 | 600 | 2857 | 1725 | 535 | 745 |
| 1800 | 670 | 3124 | 1970 | 660 | 820 |
| 2000 | 950 | 3375 | 2080 | 660 | 820 |
| 2200 | 1000 | 3780 | 2351 | 825 | 920 |
| 2400 | 1110 | 3933 | 2425 | 825 | 920 |
