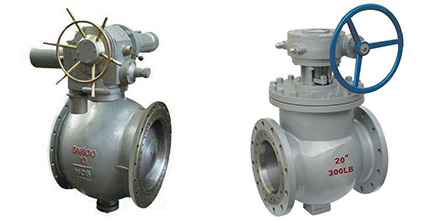

【閥門用途】

偏心半球閥也叫C型球閥是靠旋轉半球來使閥門暢通或閉塞。其開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕。廣泛適用于石油、化工、城市給排水等要求嚴格密封的工況。
閥門型號：上裝偏心半球閥系列型號有DYQ340H、DYQ340Y、DYQ340F；側裝偏心半球閥系列型號有PQ640H、PQ640Y、PY640F。

【閥門特點】

1.偏心半球閥流體阻力小，其阻力系數與同長度的管段相等;

2.結構簡單、體積小、重量輕;

3.緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用;

4.偏心結構設計，閥門打開時迅速脫離閥座，減少摩擦，提高壽命;

5.維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便;

6.偏心半球閥在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕;

7.適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

【執行標準】

設計規范： API 6D API 608 BS 5351 GB/T12237

結構長度： ASME B16.10 GB/T12221

法蘭連接： ASME B16.5 GB/T9113

試驗與檢驗：GB/T 13927 API 598 API 6D

【性能參數】

工作壓力(MPa)		1.6~10.0 (Calss150-Calss600)
口徑(mm)		DN15-DN1200 1/2″-48″
適用介質		水、油、氣、醋酸類、硝酸類等其他介質
材料	閥體	WCB CF8 CF8M CF3 CF3M
	球體	WCB CF8 CF8M CF3 CF3M
	閥桿	2Cr13 F304 F316 F304L F316L
	密封面	PTFE RPTFE PEEK 司太立合金碳化鎢
	填料	柔性石墨

【結構示意圖】

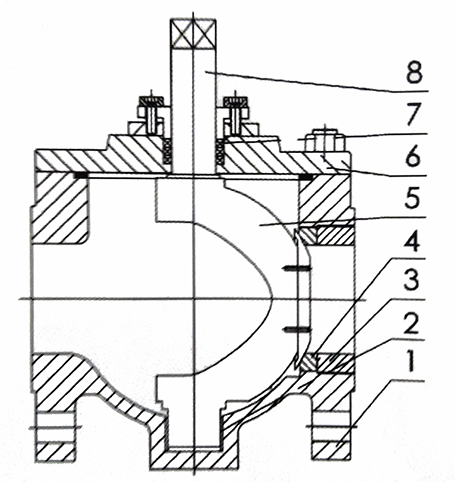

圖中數字注釋：1表示閥體，2表示壓緊圈。3表示軸套，4表示閥座，5表示球冠，6表示閥蓋，7表示填料，8表示偏心軸。

【主要外形尺寸】

1.6MPa公稱壓力下的偏心半球閥外形尺寸：

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	178	190	203	229	254	267	292	330	356	381	406	432	457	509
H	242	269	292	330	345	370	405	480	520	570	630	695	740	860
D	165	185	200	220	250	285	340	405	460	520	580	640	715	840
D1	125	145	160	180	210	240	295	355	410	470	525	585	650	770
D2	99	118	132	156	184	211	266	319	370	429	480	54	609	720
C	20	20	20	22	22	24	24	26	28	30	32	34	36	38

2.5MPa公稱壓力下的偏心半球閥外形尺寸：

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	178	190	203	229	254	267	292	330	356	381	406	432	457	508
H	242	269	292	330	345	370	405	480	520	570	630	695	740	860
D	165	185	200	235	270	300	360	425	485	555	620	670	730	845
D1	125	145	160	190	220	250	310	370	430	490	550	600	660	770
D2	99	118	132	156	184	211	274	330	389	448	503	548	609	720
C	20	22	24	24	26	28	30	32	34	38	40	42	44	46

聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-59170722!
