【閥門描述】

Q947F電動固定球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。

﹥公稱通經：DN15-DN1000

﹥公稱壓力：1.0MPa-100MPa

﹥介質溫度：-20℃-250℃

﹥功能選項：開關、調節、高溫型等

【技術參數】

CX系列執行機構技術參數 閥體參數
電源 AC200/220V，50/60Hz 公稱通徑 DN10～300mm
輸出力矩 50N·M～2000N·M 公稱壓力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
動作范圍 0～90° 0～360° 泄漏量 軟密封:零泄漏 硬密封:≤額定流量的10-5
動作時間 15秒/30秒/60秒 執行機構 可另配PSQ、HQ、UNIC、361RS等系列
電子式電動執行機構
保護裝置 過熱保護 流量特性 快開特性
環境溫度 -30°～60° 可調范圍 DN50-80 DN100-800
250:1 350:1
手動操作 同附帶手柄操作 基本誤差 ±1%
限位 電氣、機械二重限位 死區 ≤1%
防護等級 相當于IP-65 回差 ≤1%
位置測量 可選裝開關或電位計 適用溫度 密封面
驅動電機 8W/E PTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃
進線接口 PE1/2〞進線線鎖

【外形尺寸】

PN1.6MPa下的電動固定球閥外形尺寸

DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700
d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 498 591 686
L 165 180 190 216 241 283 305 356 394 457 533 610 686 762 864 914 1067 1245
H 50 55 80 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800
電動 H2 - - - - - - - - 554 600 652 760 770 830 - 940 940 1150
L1 - - - - - - - - 235 235 235 259 400 400 - 410 410 410

PN2.5MPa下的電動固定球閥外形尺寸

DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700
d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 498 591 686
L 165 180 190 216 241 283 305 381 403 502 648 648 762 838 914 991 1143 1346
H 50 55 80 102 114 127 152 184 219 273 395 395 430 470 550 580 700 800
電動 H2 - - - - - - - - 235 235 400 400 410 410 - 420 690 690
L1 - - - - - - - - 74 350 420 420 420 400 - 400 410 650

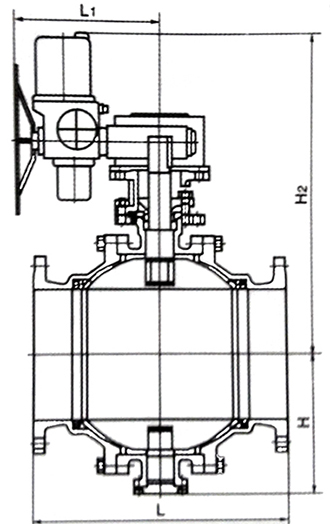

【結構圖片】

聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-59170722!
