【產品用途】
q41f法蘭浮動球閥用于Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。
【產品特點】
1、在各種閥門中，浮動球閥的流動阻力較小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
2、球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。

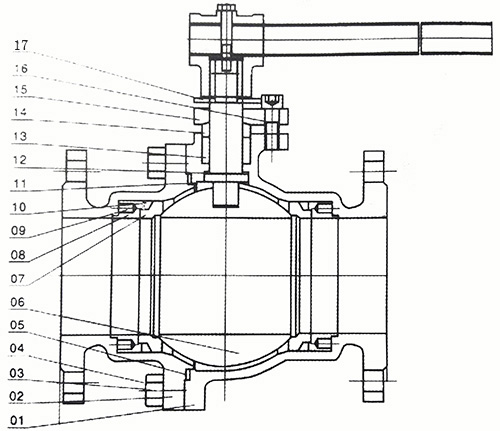

【結構簡圖】
圖中數字含義：1表示閥體，2表示閥蓋，3表示雙頭螺柱，4表示螺母，5表示墊圈，6表示球體，7表示閥座，8表示閥座支承圈，9表示閥座彈簧，10表示閥座密封圈，11表示閥桿，12表示止推軸承，13表示閥桿填料，14表示填料壓環，15表示填料壓蓋，16表示螺釘，17表示定位板。
【性能參數】
| 法蘭浮動球閥型號 | Q41F-16C
Q41F-25C | Q41F-16P
Q41F-25P |
| 工作壓力(Mpa) | 1.6~2.5 |
| 適用溫度(℃) | ≤180 |
| 適用介質 | 水、蒸汽、油品 | 弱腐蝕性介質 |
| 材料 | 閥體、閥蓋 | 碳素鋼鑄鋼 | 鉻鎳系不銹鋼 |
| 球體、閥桿 | 鉻/鉻鎳/鉻鎳鉬系不銹鋼 | 鉻鎳系不銹鋼 |
| 密封圈 | 柔性石墨墊圈/316+柔性石墨墊圈 |
| 填料 | 聚四氟乙烯 |
【連接尺寸及重量】
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
| H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Wt(kg) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
注釋：上述表格中的尺寸和重量的數據是在公稱壓力1.6MPa下；
聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-59170722!
