j145x隔膜式電動遙控閥,h108x活塞式電動遙控閥

下一條：已經沒有了

上一條：J941Y、J941H、J941W電動截止閥

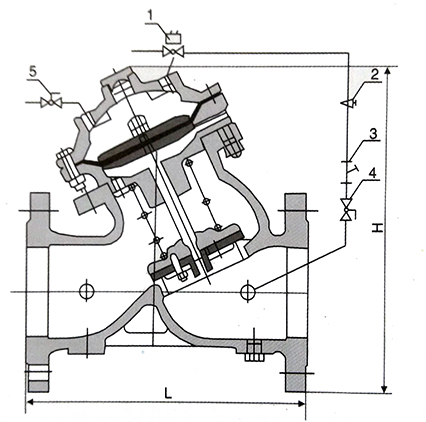

J145X/H108X電動遙控閥結構示意圖：

注釋：圖中的1表示電磁導閥，圖中的2表示針型閥，圖中的3表示過濾器，圖中的4和5都表示小球閥。

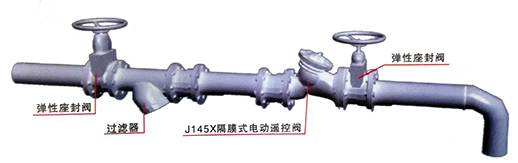

J145X/H108X電動遙控閥安裝示意圖：

PN10下的J145X/H108X電動遙控閥主要外形尺寸：

DN L H D D1 n-d
50 205 293 165 125 4-18
65 220 328 185 145 4-18
80 250 364 200 160 8-18
100 290 418 220 180 8-18
125 330 481 250 210 8-18
150 350 543 285 240 8-22
200 400 673 340 295 8-22
250 500 792 395 350 12-22
300 560 927 445 400 12-22
350 600 957 505 460 16-22
400 700 1188 565 515 16-26
450 770 1218 615 565 20-26
500 800 1256 670 620 20-26
600 900 1600 780 725 20-30
700 1000 1750 895 840 24-30
800 1100 1900 1015 950 24-33
900 1200 2100 1115 1050 28-33
1000 1300 2400 1230 1160 28-36

PN16下的J145X/H108X電動遙控閥主要外形尺寸：

DN L H D D1 n-d
50 205 293 165 125 4-18
65 220 328 185 145 4-18
80 250 364 200 160 8-18
100 290 418 220 180 8-18
125 330 481 250 210 8-18
150 350 543 285 240 8-22
200 400 673 340 295 12-22
250 500 792 405 355 12-26
300 560 927 460 410 12-26
350 600 957 520 470 16-26
400 700 1188 580 525 16-30
450 770 1218 640 585 20-30
500 800 1256 715 650 20-33
600 900 1600 840 770 20-36
700 1000 1750 910 840 24-36
800 1100 1900 1025 950 24-39

PN25下的J145X/H108X電動遙控閥主要外形尺寸：

DN L H D D1 n-d
50 205 293 165 125 4-18
65 220 328 185 145 8-18
80 250 364 200 160 8-18
100 290 418 235 190 8-22
125 330 481 270 220 8-22
150 350 543 300 250 8-26
200 400 673 360 310 8-26
250 500 792 425 370 12-30
300 560 927 485 430 16-30
350 600 957 555 490 16-33
400 700 1188 620 550 16-36
450 770 1218 670 600 20-36
500 800 1256 730 660 20-36

聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-59170722!
