J41W不銹鋼截止閥

【產品說明】

J41W型PN16~PN160不銹鋼截止閥：手動、法蘭連接、直通式、閥座密封面材料為 0Cr18Ni9 系不銹鋼(J41W-16P~160P)、0Cr17Ni12Mo2 系不銹鋼(J41W-16R~160R)、1Cr5Mo 鉻鉬鋼(J41W-16I~160I)，公稱壓力 PN16~PN160，閥體材料為 0Cr18Ni9 系不銹鋼(J41W-16P~160P)、0Cr17Ni12Mo2 系不銹鋼(J41W-16R~160R)、1Cr5Mo 鉻鉬鋼(J41W-16I~160I)的截止閥。

【結構簡圖】

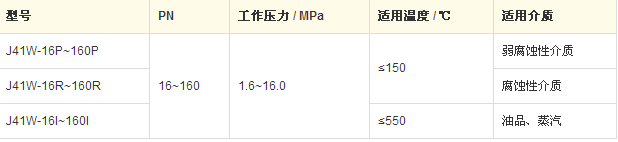

【性能參數】

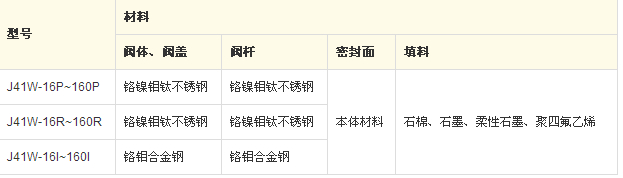

【零件材料】

【外形及結構尺寸】

DN L D D1 D2 b z*Фd H D0 重量(kg)
10 130 90 60 40 14 4*Ф14 198 120 5
15 130 95 65 45 14 4*Ф14 200 120 5.5
20 150 105 75 55 14 4*Ф14 243 140 7.3
25 160 115 85 65 14 4*Ф14 253 160 8
32 180 135 100 78 15 4*Ф18 280 160 12
40 200 145 110 85 16 4*Ф18 312 200 16
50 230 160 125 100 16 4*Ф18 321 200 16
65 290 180 145 120 18 4*Ф18 325 240 22
80 310 195 160 135 20 4*Ф18 355 240 31
100 350 215 180 155 20 4*Ф18 415 280 45
125 400 245 210 185 22 4*Ф18 460 320 80
150 480 280 240 210 24 8*Ф23 510 360 97
200 600 335 295 265 26 12*Ф23 590 360 169

注釋：以上外形尺寸的公稱壓力為PN16，即1.6MPa。

聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-59170722!
